Roulements à rouleaux croisés : OEM ou pièces de rechange ? Lequel choisir ?

Lorsqu’un roulement à rouleaux croisés tombe en panne dans une table rotative de précision, une articulation robotique ou un système d’imagerie médicale, le choix du remplacement revêt une réelle importance sur le plan de l’ingénierie. Commander une pièce OEM permet de bénéficier de spécifications garanties, mais implique généralement un prix plus élevé et des délais de livraison plus longs. Choisir un roulement à rouleaux croisés aftermarket peut réduire considérablement les coûts, mais la qualité varie fortement d’un fournisseur à l’autre. Cet article analyse les différences réelles entre les roulements à rouleaux croisés OEM et aftermarket, notamment en matière de matériaux, de tolérances, de traçabilité, de prix et de délais de livraison, afin de vous aider à sélectionner le roulement adapté à votre application et à votre niveau de tolérance au risque.

Que sont les roulements à rouleaux croisés et pourquoi la précision est-elle importante ?

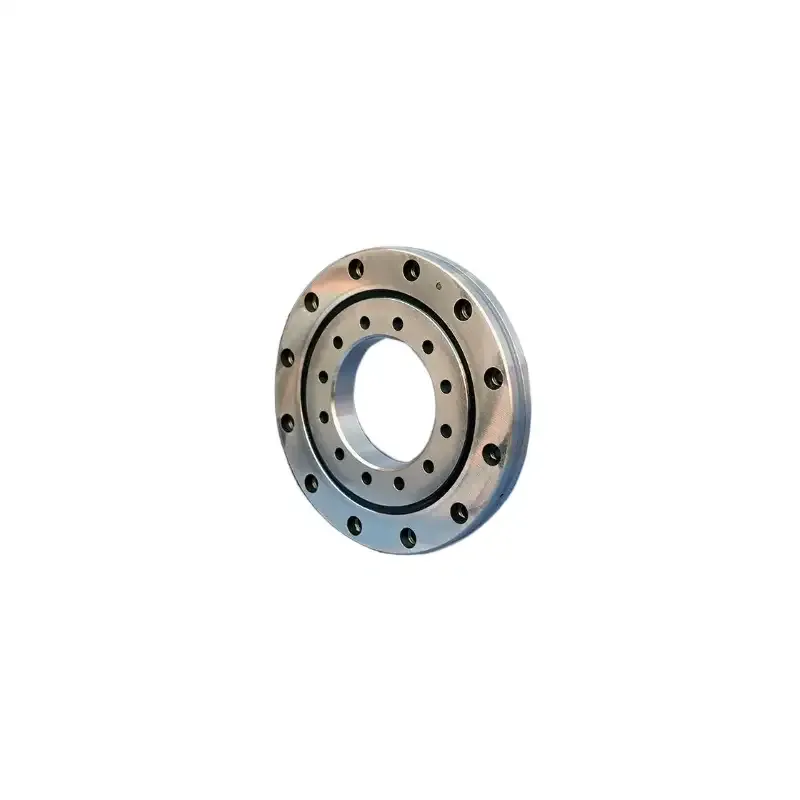

Les roulements à rouleaux croisés sont un type de roulement dans lequel des rouleaux cylindriques sont disposés perpendiculairement les uns aux autres selon un angle de 90° dans un même chemin de roulement. Cette configuration unique permet au roulement de supporter simultanément des charges radiales, axiales et des moments de renversement importants, tout en occupant beaucoup moins d’espace axial que les roulements à billes traditionnels ou les roulements à rouleaux à deux rangées.

Grâce à leur conception compacte et à leur grande rigidité, les roulements à rouleaux croisés constituent des composants essentiels dans des applications telles que :

• Articulations rotatives et réducteurs de robots industriels
• Tourelles de machines-outils CNC et tables d’indexage
• Équipements d’imagerie médicale tels que les portiques de scanners CT
• Systèmes de fabrication de semi-conducteurs et de manipulation des wafers
• Systèmes de suivi radar, télescopique et aérospatial

Dans ces environnements, un roulement n’est pas un simple composant standard. Une variation de tolérance de quelques microns peut entraîner des erreurs de positionnement, des vibrations, une usure prématurée ou une perte critique du contrôle des mouvements. C’est précisément pour cette raison que le choix entre OEM et aftermarket est encore plus important pour les roulements à rouleaux croisés que pour les roulements à billes ordinaires.

OEM vs aftermarket : principales différences en un coup d’œil

Avant d’examiner les critères d’évaluation détaillés, il est utile de comprendre les principales différences entre les roulements à rouleaux croisés OEM et aftermarket.

Roulements à rouleaux croisés OEM

Les roulements OEM sont fabriqués soit par le constructeur d’origine de la machine, soit par le fournisseur de roulements désigné par celui-ci, conformément à des spécifications précises définies sur les plans d’origine. Chaque dimension, nuance de matériau, traitement thermique et finition de surface est défini par le concepteur de la machine.

• Fabrication conforme aux plans et aux tolérances d’origine
• Traçabilité complète des matériaux et des enregistrements de contrôle qualité
• Rapports d’essais certifiés et documents d’inspection
• Couverture par la garantie du constructeur de la machine
• Prix le plus élevé et délai de livraison souvent le plus long

Roulements à rouleaux croisés aftermarket

Les roulements aftermarket sont fabriqués par des fabricants indépendants qui procèdent à une rétro-ingénierie ou conçoivent leurs produits à partir des dimensions de la pièce d’origine. Leur principale caractéristique est qu’ils sont conçus pour être interchangeables avec les pièces OEM, mais que les normes de fabrication sont définies par le fabricant du roulement et non par le constructeur de la machine.

• Coût généralement inférieur de 20 à 40 % à celui des équivalents OEM
• Délais de livraison plus courts grâce aux stocks disponibles ou à une production plus flexible
• Qualité très variable selon les fabricants et les gammes de produits
• La traçabilité dépend du système de gestion de la qualité du fournisseur
• La garantie est assurée par le fabricant du roulement et non par le constructeur de la machine

La question essentielle n’est pas de savoir si les roulements aftermarket sont intrinsèquement moins performants. Il s’agit de déterminer si un fournisseur aftermarket donné peut répondre aux exigences techniques de votre application.

Principaux facteurs à évaluer lors du choix entre OEM et aftermarket

Tolérances et classes de précision

Les roulements à rouleaux croisés sont classés selon différents niveaux de précision conformément à des normes telles que l’ISO 492 et la JIS B 1514. Les classes courantes comprennent P0 (standard), P6, P5 et P4 (précision). Les roulements OEM destinés aux applications de contrôle de mouvement sont généralement fournis en P5 ou P4, avec des valeurs de faux-rond mesurées et documentées pour chaque axe.

Lorsque vous évaluez des fournisseurs aftermarket, demandez toujours le rapport d’inspection réel. Un fabricant réputé comme BIBO Bearing fournit des données mesurées concernant le faux-rond radial, le faux-rond axial et les variations de couple pour chaque classe de roulement. Si un fournisseur est incapable de présenter des données de précision documentées, considérez cela comme un signal d’alerte.

Qualité des matériaux et du traitement thermique

La nuance d’acier et le procédé de traitement thermique déterminent la durée pendant laquelle votre roulement conservera sa précharge et sa précision. La plupart des roulements à rouleaux croisés sont fabriqués en acier à roulements GCr15, équivalent à l’AISI 52100, ou, pour une meilleure résistance à la corrosion, en acier inoxydable 440C. Le processus de trempe doit permettre d’atteindre une dureté de 58 à 63 HRC sur le chemin de roulement sans provoquer de décarburation superficielle ni d’instabilité de l’austénite résiduelle.

C’est à ce niveau que les produits aftermarket présentent les plus grandes différences. Un roulement aftermarket à bas prix peut supprimer l’étape de traitement à température négative qui transforme l’austénite retenue, ce qui peut entraîner une dérive dimensionnelle au fil du temps. Il peut également utiliser un acier de substitution moins coûteux qui modifie la capacité de charge. Demandez toujours les certificats de matériaux et les rapports de traitement thermique. À cet égard, un fabricant aftermarket crédible ne se distingue en rien d’un fournisseur spécialisé de roulements OEM sur les aspects essentiels.

Coût total de possession vs prix d’achat

Il est tentant de comparer uniquement le prix indiqué sur la facture. Cependant, le coût global comprend :

1. Prix d’achat : les roulements aftermarket permettent généralement de réaliser immédiatement 20 à 40 % d’économies
2. Main-d’œuvre d’installation : un roulement défaillant ou hors tolérance peut doubler les coûts de main-d’œuvre
3. Coût des arrêts : dans les machines de production, les arrêts peuvent coûter plusieurs centaines de dollars par heure
4. Fréquence de maintenance : un roulement de qualité inférieure peut nécessiter un remplacement 2 à 3 fois plus rapidement
5. Coût des rebuts ou retouches : dans un processus de précision, la dérive du roulement peut générer des pièces défectueuses

Dans les applications où les arrêts imprévus sont coûteux, le roulement le moins cher est rarement le choix le plus économique.

Délai de livraison et disponibilité

Les roulements à rouleaux croisés OEM sont souvent fabriqués sur commande. Selon le fabricant et la famille de produits, les délais de livraison peuvent varier de 8 à 16 semaines. Si votre machine est déjà à l’arrêt, cela représente une longue période d’attente. Les fournisseurs aftermarket disposent généralement de stocks pour les dimensions les plus courantes et peuvent souvent expédier les roulements critiques sous 24 à 72 heures.

Pour les applications de maintenance, réparation et exploitation (MRO), la disponibilité rapide offerte par l’aftermarket constitue un avantage décisif.

Garantie et assistance technique

Les composants OEM bénéficient de la protection de la garantie du constructeur de la machine, mais la procédure pratique de réclamation au titre de la garantie peut être lente. Les fabricants aftermarket proposent souvent une assistance technique plus directe, car vous êtes en contact direct avec des spécialistes des roulements plutôt qu’avec un service client tiers.

BIBO Bearing, par exemple, accompagne chaque commande avec une assistance d’ingénierie d’application, allant du calcul des charges à la sélection d’une précharge personnalisée. Pour les ingénieurs qui accordent de l’importance à une assistance réactive, cet accès direct constitue un véritable avantage. Vérifiez toutefois à l’avance ce que le fournisseur prévoit en cas de défaillance du roulement au cours des 12 premiers mois de service.

Quand l’aftermarket constitue-t-il le choix le plus judicieux ?

Après avoir examiné les facteurs ci-dessus, certaines situations rendent clairement le choix d’un roulement à rouleaux croisés aftermarket pertinent :

• Lorsque le fabricant OEM n’est plus en activité ou a arrêté la production de la pièce
• Lorsque l’application concerne une ancienne machine dont la garantie a expiré
• Lorsque le délai de livraison OEM est incompatible avec les exigences d’un arrêt pour réparation
• Lorsque vous achetez en grande quantité et pouvez justifier la mise en place de votre propre programme de contrôle à réception
• Lorsque l’application n’est pas critique et fonctionne avec des marges prudentes en matière de charge et de vitesse

Signaux d’alerte à éviter avec les roulements aftermarket

• Aucune classe de précision ou donnée de tolérance publiée
• Refus de fournir des certificats de matériaux ou des rapports de traitement thermique
• Prix anormalement bas pouvant indiquer une substitution de matériau ou de qualité
• Absence de traçabilité claire vers un lot de fabrication ou une date de production
• Absence de garantie ou de politique de retour pour les roulements non conformes

À l’inverse, un fabricant aftermarket capable de fournir ces documents, certifié ISO 9001 et disposant d’ingénieurs capables d’échanger sur vos exigences de charge agit en réalité comme un fabricant de roulements professionnel. Dans ce cas, le recours à l’aftermarket présente un risque très faible.

Foire aux questions

Les roulements à rouleaux croisés aftermarket sont-ils aussi performants que les roulements OEM ?

Ils peuvent l’être, à condition que le fabricant aftermarket respecte les mêmes spécifications de matériaux, les mêmes traitements thermiques et les mêmes procédés de rectification de précision que ceux utilisés par le fournisseur d’origine de l’OEM. Les rapports d’inspection documentés constituent le seul moyen fiable de le confirmer.

Quelle est la différence de prix habituelle entre les roulements à rouleaux croisés OEM et aftermarket ?

Les roulements aftermarket coûtent généralement 20 à 40 % moins cher que les pièces OEM de même taille et de même classe de précision. La différence exacte dépend des dimensions du roulement, de la classe de précision, du volume de commande et de l’efficacité de production du fournisseur.

Puis-je utiliser un roulement à rouleaux croisés aftermarket avec des logements de roulements OEM ?

Oui, lorsque le roulement aftermarket respecte l’encombrement dimensionnel de l’OEM, le modèle des trous de montage et la classe de tolérance. La plupart des fabricants aftermarket réputés mesurent les roulements d’origine afin de garantir leur interchangeabilité. Cependant, vérifiez toujours la courbure du chemin de roulement et la spécification de précharge, car ces paramètres influencent la rigidité sous charge.

Quel est le délai de livraison des roulements à rouleaux croisés aftermarket ?

Les dimensions standard aftermarket disponibles en stock peuvent être expédiées sous 24 à 72 heures. Les dimensions personnalisées ou les classes de précision spéciales nécessitent généralement 2 à 4 semaines, ce qui reste plus rapide que de nombreux délais de réparation proposés par les fabricants OEM.

Conclusion : lequel choisir ?

Le choix entre les roulements à rouleaux croisés OEM et aftermarket relève d’une décision d’ingénierie et non d’une règle universelle. Si votre machine est encore sous garantie, si votre application est critique avec une tolérance zéro aux défaillances ou si votre secteur impose l’utilisation de pièces OEM pour des raisons réglementaires, il est préférable de rester avec l’OEM.

Si vous gérez une réparation, modernisez un équipement existant ou travaillez directement avec un fabricant aftermarket réputé proposant une documentation complète, une assistance technique et une garantie solide, la solution aftermarket peut offrir des économies importantes sans compromettre les performances. Réalisez un audit de vos exigences critiques, demandez les certificats pertinents à vos fournisseurs présélectionnés et fondez votre décision sur des données documentées plutôt que sur des considérations liées à la marque.

BIBO Bearing fournit des roulements à rouleaux croisés de précision à des clients du monde entier dans les domaines de la robotique, des équipements médicaux et de l’automatisation, avec une documentation complète des essais et des services de conseil en ingénierie. Si vous évaluez une source aftermarket et souhaitez faire valider techniquement les spécifications du roulement, l’équipe est prête à vous accompagner.
