Conçu pour les applications exigeantes

BOBI se spécialise dans la fabrication de roulements à section mince haute performance qui répondent aux exigences rigoureuses de l'ingénierie de précision moderne. Notre engagement est de fournir des solutions fiables et optimisées pour l'espace.

À l'ère du numérique, les concepteurs intègrent souvent simplification, miniaturisation, allègement et compacité dans la conception des mécanismes rotatifs pour les équipements de précision. Cependant, les bagues traditionnelles, et même les paliers les plus légers, peinent à atteindre des sections transversales idéales. C'est pourquoi les paliers à section constante et à profil mince ont vu le jour. Ils résolvent efficacement les problèmes de taille et de poids des paliers traditionnels, ainsi que des arbres et des logements de paliers.

Les paliers à section constante et à profil mince comprennent sept séries ouvertes et cinq séries étanches, avec des diamètres d'alésage allant de 1 pouce à 40 pouces et des dimensions de section transversale de 0,1875 × 0,1875 pouce à 1,000 × 1,000 pouce. Les paliers ouverts sont recommandés lorsque le palier n'est pas exposé à des environnements extrêmement pollués ; les paliers étanches sont privilégiés lorsque la propreté et une bonne lubrification sont essentielles ; et pour une résistance à la corrosion, nos paliers entièrement en acier inoxydable sont à considérer.

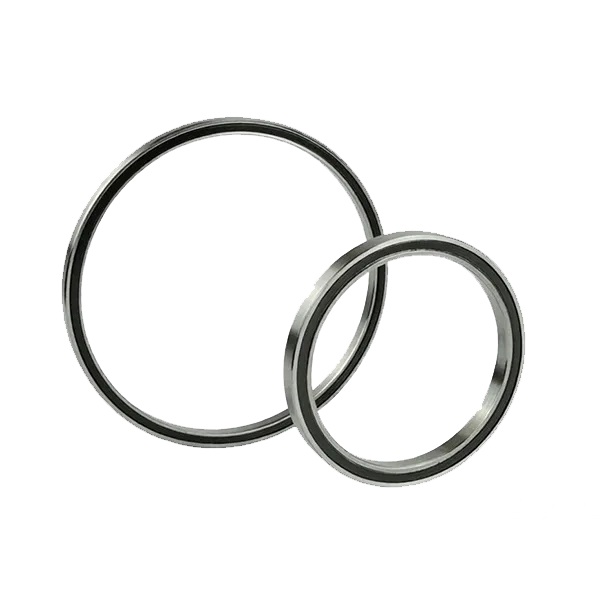

Nos trois types de roulements à section mince et à profil uniforme sont : les roulements à billes à contact oblique, les roulements à billes à gorge profonde et les roulements à billes à quatre points de contact. Chaque type comprend différentes séries (telles que NKA, NKB, NKC, NJA, NJB, NJC, etc.), et au sein d’une même série, il existe plus de dix variations de diamètre intérieur. Luoyang BOBI Precision Bearing Co., Ltd. propose une gamme complète de produits. Veuillez nous contacter pour plus d’informations.

Avantages clés

Avantages clés des roulements à section mince

Les roulements à section mince offrent des avantages uniques qui les rendent indispensables dans l'ingénierie de précision. Comprenez comment leur conception se traduit par des performances.

La philosophie de conception fondamentale de Palier à section mince se concentre sur l'optimisation de la section croisée. Cela offre plusieurs avantages critiques par rapport aux roulements conventionnels:

01
Conception simplifiée des composants adjacents

Leur compacité permet souvent d'utiliser des structures de support (boîtiers, puits) plus simples, plus légères et moins coûteuses, réduisant ainsi le coût et la complexité globaux du système.
02
Flexibilité des matériaux et de la configuration

Disponible en acier chromé standard, en acier inoxydable pour une meilleure résistance à la corrosion, et avec différentes options de cage (polyamide, laiton) et niveaux de précharge pour répondre à des besoins opérationnels spécifiques.
03
Inertie et frottement réduits

Les anneaux légers et le système bille/rouleau optimisé contribuent à réduire le couple de démarrage et de fonctionnement, améliorant ainsi l'efficacité énergétique et permettant une accélération/décélération plus rapide dans les systèmes dynamiques.
04
Manutention de charges polyvalente

Selon le type (à gorge profonde, à contact oblique, à rouleaux croisés), les roulements à section mince BOBI peuvent gérer efficacement les charges radiales, les charges axiales ou les charges combinées complexes et les moments d'inclinaison.
05
Haute rigidité et précision

Malgré leur profil élancé, des techniques de fabrication avancées garantissent une grande précision géométrique. Des chemins de roulement rectifiés avec précision et des tolérances rigoureusement contrôlées contribuent à une rotation fluide et à faibles vibrations, avec un faux-rond minimal.
06
Réduction de poids significative

En minimisant la quantité de matériau dans la section transversale de l'anneau, ces roulements réduisent considérablement la masse en rotation et le poids total du système, ce qui est crucial pour les applications à grande vitesse et les équipements mobiles tels que les bras robotisés et les applications aérospatiales.
07
Gain de place maximal

Sa conception ultra-mince et discrète permet d'intégrer des arbres plus grands dans un logement donné ou de concevoir des machines plus compactes, libérant ainsi un espace précieux dans les assemblages denses.

Industries et applications

Industries et applications que nous servons

Les roulements à section mince BOBI sont des composants intégrants dans un large éventail d'industries de haute technologie, permettant l'innovation et la fiabilité.

Nos roulements font confiance aux ingénieurs du monde entier pour résoudre les défis critiques du mouvement. Voici quelques-uns des principaux domaines où nos solutions en section mince excellent :

Plus d'applications

Robotique et automatisation

Utilisés dans les axes articulaires des robots, les poignets des pinces et les liaisons des robots collaboratifs (cobots) pour fournir une rotation compacte, légère et précise, essentielle à la dextérité et à la capacité de charge utile.

Fabrication de semi-conducteurs

Indispensable pour les robots de manipulation de plaquettes, les systèmes de déplacement/plateau et les équipements d'inspection où une ultra-haute précision, une génération de particules minimale et un amortissement des vibrations sont essentiels.

Aérospatiale et défense

Essentiel dans les systèmes d'actionnement, les surfaces de contrôle de vol, les plateformes radar et les dispositifs gyrostabilisés où une fiabilité extrême, un faible poids et des performances dans des environnements difficiles sont indispensables.

Équipements médicaux et de laboratoire

On les trouve dans les portiques des scanners CT/IRM, les bras de robots chirurgicaux, les centrifugeuses et les séquenceurs d'ADN, ce qui exige un fonctionnement fluide, silencieux et sans contamination.

Automatisation industrielle et emballage

Utilisé dans les tables d'indexage rotatives, les unités de prélèvement et de placement, et les plateaux tournants d'inspection visuelle pour assurer un positionnement précis et répétable à des cadences de cycle élevées.

Optique et photonique

Used in rotary stages for laser processing, mirror mounts, and telescope positioning systems demanding extremely low angular error and high stability.

Machines textiles et d'impression

Assurer une rotation fiable et nécessitant peu d'entretien dans les systèmes de guidage et de tension des rouleaux, même dans des espaces restreints.

Test and Measurement Equipment

Permet un mouvement angulaire précis dans les machines à mesurer tridimensionnelles (MMT) et les dispositifs d'étalonnage des capteurs.

Comment choisir

Industries et applications que nous servons

Les roulements à section mince BOBI sont des composants intégrants dans un large éventail d'industries de haute technologie, permettant l'innovation et la fiabilité.

Prendre en compte les besoins environnementaux et matériels

Plage de températures de fonctionnement standard.
L'exposition à l'humidité, aux produits chimiques ou aux environnements de salle blanche peut nécessiter l'utilisation d'acier inoxydable ou de joints spéciaux.
Type de lubrification (graisse ou huile) et exigences de relubrification.
Étape suivante : consultez nos tableaux de produits ci-dessus pour identifier les séries compatibles, puis contactez notre équipe technique en lui communiquant vos paramètres spécifiques (d, courant continu, charges, vitesse) afin d'obtenir une recommandation personnalisée et un calcul de durée de vie.

Spécifiez la précision et le jeu

Précision : Standard (ABEC 1/P0), Précision (ABEC 3/P6), Haute précision (ABEC 5/P5). Une précision accrue réduit le faux-rond et les vibrations.
Jeu : Le jeu interne (C2, CN, C3) influe sur la précharge et la dilatation thermique. Consultez nos ingénieurs pour obtenir des conseils.

Déterminer le type de roulement requis

Roulement à gorge profonde (BTB) : Idéal pour les charges principalement radiales, montage simple.
Roulement à contact oblique (BAB) : Pour les charges combinées, possibilité d'en associer plusieurs pour une rigidité accrue. Nécessite un montage adapté.
Roulement à quatre points de contact / à rouleaux croisés (BXR) : Le choix optimal pour les applications avec des moments de charge importants dans un seul roulement compact.

Analysez vos conditions de charge

Charge radiale (Fr) : Force perpendiculaire à l'arbre.
Charge axiale (Fa) : Force parallèle à l'arbre.
Moment de basculement (M) : Moment de basculement ou de renversement. Il s'agit souvent de la charge prédominante dans des applications telles que les plateaux tournants.
Série BXR : Les roulements à rouleaux croisés (série BXR) sont spécialement conçus pour supporter efficacement les moments de basculement élevés.

Définissez vos contraintes dimensionnelles principales

Section transversale (hauteur) : il s’agit de la dimension « C » (épaisseur radiale de la paroi). Les séries normalisées courantes sont 3 mm, 4 mm, 5 mm, 7 mm, 9 mm, etc. Choisissez la section la plus petite qui réponde à vos exigences de charge.
Dimension de l’arbre (diamètre d’alésage) : déterminez le diamètre intérieur requis (d).
Dimension du logement (diamètre extérieur) : déterminez le diamètre extérieur disponible (D). La relation est généralement : D = d + 2C.

Prochaine étape

Utilisez nos tableaux de produits ci-dessus pour trouver des séries candidates, puis contactez notre équipe technique avec vos paramètres spécifiques (d, D/C, charges, vitesse) pour une recommandation formelle et un calcul de la durée de vie.

Soumettre votre demande

Questions et réponses

Palier à section mince FAQ (questions fréquentes)

Comment choisir le bon palier à section mince ?

Le choix du palier mince approprié dépend de plusieurs facteurs :

Type de charge (radiale, axiale ou combinée)

Exigences de vitesse

Besoins en précision et en rigidité

Environnement d’exploitation (température, contamination, corrosion)

Contraintes d’espace d’installation

Par exemple, les bras robotisés de haute précision nécessitent souvent des paliers à contact oblique, tandis que les machines courantes peuvent utiliser des paliers à contact radial.
Quels sont les principaux types de paliers à section mince ?

Les paliers minces sont généralement classés en trois types principaux selon leur conception de contact :

Type A (Paliers à contact oblique)

Ces paliers supportent des charges radiales et axiales combinées et sont idéaux pour les applications exigeant une rigidité et une précision élevées.

Type C (Paliers à contact radial)

Conçus principalement pour les charges radiales et les charges axiales modérées dans les deux sens, ce sont les plus couramment utilisés.

Type X (Paliers à quatre points de contact)

Ces paliers supportent des charges axiales dans les deux sens, ce qui les rend adaptés aux applications nécessitant un support de moment.
Qu'est-ce qu'un palier à section mince ?

Un roulement à section mince est un type de roulement conçu avec une section transversale très réduite par rapport à son diamètre. Contrairement aux roulements standards, sa section transversale reste constante quel que soit le diamètre d'alésage, ce qui permet aux ingénieurs de réduire le poids, de gagner de la place et de maintenir une haute précision dans des conceptions compactes.

Ces roulements sont largement utilisés dans des applications où l'espace et le poids sont des facteurs critiques, comme la robotique, les équipements médicaux, les systèmes aérospatiaux et les machines pour semi-conducteurs.
Quels matériaux sont utilisés dans les paliers à section mince ?

Les matériaux couramment utilisés sont :

Acier chromé (GCr15 / 52100) pour les applications générales

Acier inoxydable pour sa résistance à la corrosion

Conceptions hybrides en céramique pour des performances à haute vitesse et à faible frottement

Le choix du matériau dépend de l’environnement de travail et des exigences de performance.
Où utilise-t-on couramment les paliers à section mince ?

Les paliers à section mince sont largement utilisés dans :

Les robots industriels et les systèmes d’automatisation

Les dispositifs médicaux tels que les scanners CT

Les équipements aérospatiaux et de défense

Les systèmes optiques et radar

Les machines d’emballage et de transformation alimentaire

Leur conception compacte permet aux ingénieurs d’optimiser les performances sans augmenter la taille du système.
Les paliers à section mince nécessitent-ils une lubrification spéciale ?

Oui, une lubrification adéquate est essentielle à la performance et à la longévité. Plusieurs options sont possibles :

Lubrification à la graisse pour les applications étanches ou sans entretien

Lubrification à l’huile pour les environnements à haute vitesse ou à haute température

Dans certaines applications spécifiques, des lubrifiants solides ou des revêtements à film sec peuvent également être utilisés.
Quelles sont les causes de défaillance courantes des paliers à section mince ?

Les causes typiques sont les suivantes :

Installation incorrecte ou mauvais alignement

Lubrification insuffisante ou incorrecte

Surcharge au-delà des limites de conception

Contamination (poussière, débris, humidité)

Températures de fonctionnement excessives

Un entretien régulier et un choix approprié peuvent prolonger considérablement la durée de vie des roulements.
Les paliers à section mince peuvent-ils supporter des charges élevées ?

Les paliers à section mince sont conçus pour optimiser l'espace plutôt que pour supporter une charge maximale. Bien qu'ils puissent supporter des charges modérées, ils ne conviennent pas aux applications exigeantes, sauf s'ils sont spécifiquement conçus à cet effet.

Pour des exigences de charge plus élevées, les ingénieurs utilisent souvent des paliers à section plus importante ou repensent la conception du système.
What is the difference between thin-section bearings and standard bearings?

Les principales différences sont les suivantes :

Dimensions de la section transversale : Les paliers à section mince présentent une section transversale beaucoup plus petite et constante.

Poids : Nettement plus légers que les paliers standard.

Gain de place : Idéaux pour les conceptions compactes.

Capacité de charge : Généralement inférieure à celle des paliers standard.

Les paliers à section mince sont privilégiés lorsque les contraintes de conception mettent l’accent sur la compacité et la précision plutôt que sur la capacité de charge.
Quelle est la durée de vie des paliers à section mince ?

Leur durée de vie dépend de facteurs tels que la charge, la vitesse, la lubrification et les conditions de fonctionnement. Dans des conditions optimales, elles peuvent atteindre une longue durée de vie comparable à celle des roulements standard.

Le respect des bonnes pratiques d'installation et un entretien régulier permettent d'améliorer considérablement leur durabilité.
