Conseils de lubrification pour paliers minces, pour une durée de vie prolongée

Une lubrification adéquate est le facteur le plus critique pour la durée de vie des roulements à section mince. Contrairement aux roulements standard, leur faible épaisseur et leur géométrie particulière les rendent extrêmement sensibles aux carences de lubrification, à la contamination et à l'emballement thermique. Même une erreur mineure dans le choix du type ou de la quantité de graisse, ou dans la fréquence d'application, peut entraîner une défaillance prématurée, souvent en quelques semaines. Cet article fournit des conseils pratiques et techniques sur la sélection et l'application des lubrifiants pour les roulements à section mince, s'appuyant sur plus de dix ans d'expérience et d'essais sur le terrain. Que vous conceviez un nouveau système ou que vous entreteniez des équipements existants, ces conseils vous aideront à atteindre la longue durée de vie requise par votre application.

Comprendre les défis de la lubrification des roulements à section mince

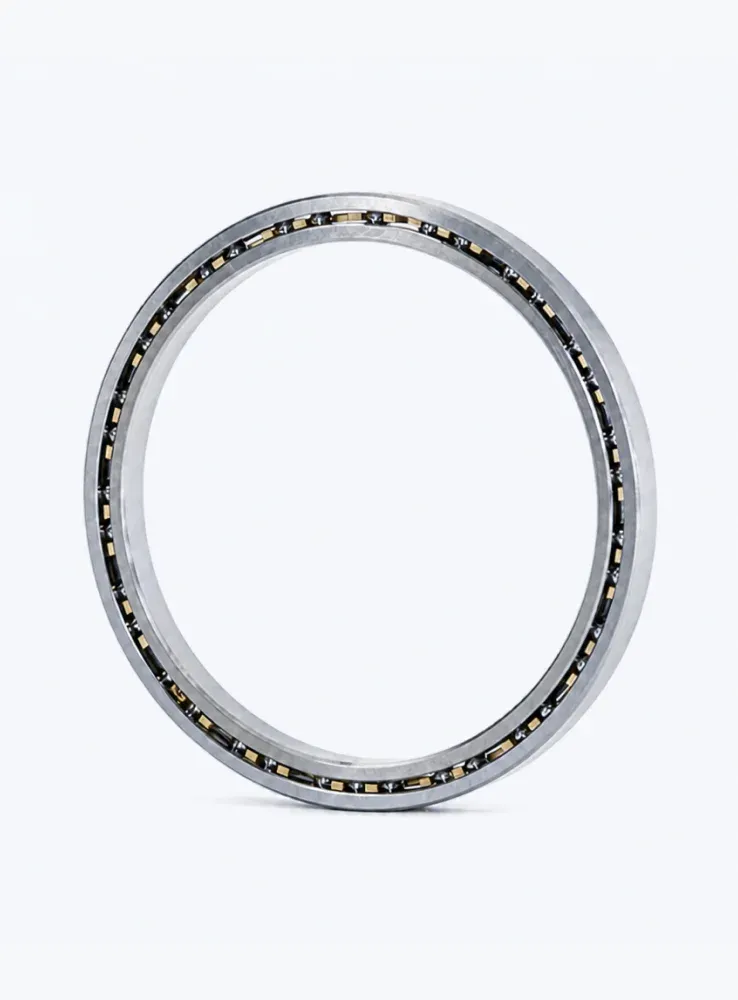

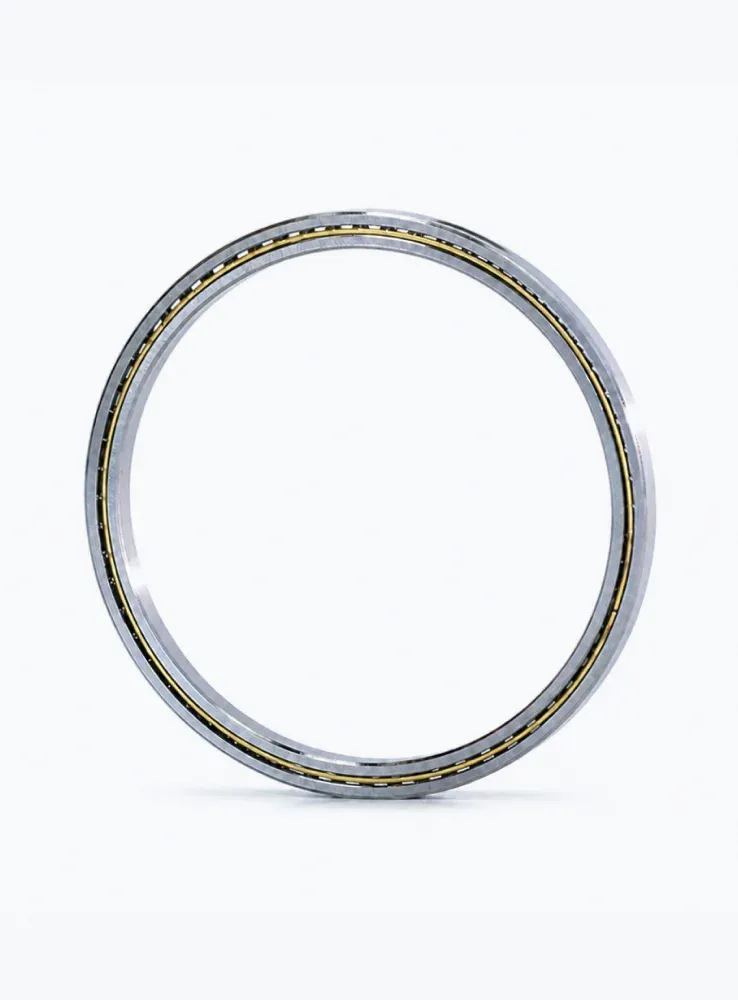

Les roulements à section mince se caractérisent par leur hauteur extrêmement réduite par rapport à leur diamètre. Cette conception permet de gagner du poids et de l'espace, mais introduit des défis de lubrification spécifiques que les ingénieurs doivent relever.

Pourquoi les roulements à section mince nécessitent une attention particulière

Dans un roulement standard, le réservoir de lubrifiant (généralement de la graisse) occupe une cavité relativement importante entre les éléments roulants et les chemins de roulement. Dans les paliers à section mince, cette cavité est considérablement réduite. Cela signifie :

• Volume de lubrifiant disponible réduit pour compenser le manque de lubrification entre les intervalles de relubrification.
• Risques de cisaillement plus élevés car le film mince doit se déplacer plus rapidement par rapport à la surface, ce qui accélère la dégradation de la graisse.
• Sensibilité accrue à la contamination : même une particule de 10 microns peut perturber le film lubrifiant fragile et provoquer des indentations.

De plus, les paliers minces fonctionnent souvent à des vitesses plus élevées pour leur taille, générant de la chaleur susceptible de dégrader rapidement les lubrifiants inadaptés.

Défaillances fréquentes de lubrification des paliers minces

Les données de terrain issues des rapports d'intervention de BIBO Bearing indiquent que plus de 40 % des défaillances prématurées des paliers minces sont liées à la lubrification. Les causes les plus fréquentes sont les suivantes :

• La graisse qui s'écoule – l'utilisation d'une graisse ayant une stabilité mécanique insuffisante permet à l'huile de se séparer, laissant un résidu de savon dur.
• La famine due à une relubrification excessive — paradoxalement, trop de graisse crée un barattage interne, augmente la température et fait fondre et fuir la graisse, laissant le roulement sec.
• Viscosité de l'huile incompatible — l'utilisation d'un lubrifiant destiné aux roulements standard peut entraîner une épaisseur de film inadéquate aux pressions de contact élevées typiques des bagues minces.

Choisir le lubrifiant adapté aux paliers à section mince

Choisir entre graisse et huile, puis sélectionner la spécification appropriée, constitue la première décision cruciale. Le tableau ci-dessous récapitule les principaux compromis pour les applications en sections minces.

Graisse ou huile : principales différences

Facteur	Graisse	Huile
Facilité de confinement	Excellent — reste en place	Nécessite un système d'étanchéité ou de circulation
Dissipation de chaleur	Mauvais — la graisse isole	Bien — le pétrole évacue la chaleur
Capacité de vitesse	Limité (facteur dN < 300 000 typique)	Des vitesses plus élevées sont possibles.
intervalle de relubrification	Plus longtemps (de quelques semaines à plusieurs mois)	Plus court (de quelques jours à quelques semaines)
résistance à la contamination	Mieux encore — la graisse bloque les particules	Pire encore — les particules circulent
Couple / frottement	Couple de déclenchement initial plus élevé	Couple de fonctionnement inférieur

Pour la plupart des applications de paliers minces, notamment en robotique, dans les actionneurs aérospatiaux et les dispositifs médicaux, la graisse est privilégiée pour sa simplicité et ses longs intervalles d'entretien. Cependant, si le palier fonctionne en continu à plus de 80 °C ou à très haute vitesse, une huile synthétique avec système de circulation peut s'avérer nécessaire.

Propriétés clés à considérer

Lors du choix d'une graisse pour un palier mince, trois propriétés sont à privilégier :

• Viscosité de l'huile de base : Pour les paliers minces, une viscosité ISO VG 68 à 220 est typique. Une viscosité plus faible est recommandée pour les vitesses élevées (dN > 200 000), tandis qu'une viscosité plus élevée est nécessaire pour les charges importantes ou les mouvements oscillants.
• Type d'épaississant : Le complexe de lithium est le plus couramment utilisé. Pour les applications à haute température ou à pression extrême, il est conseillé d'utiliser des graisses épaissies à la polyurée ou au PTFE.
• Niveau NLGI : Le NLGI 2 est le plus répandu. Pour les applications à très faible couple ou avec arrêts et démarrages fréquents, les grades NLGI 1 ou 0 peuvent réduire la friction, mais présentent un risque de fuite plus élevé.

BIBO Bearing recommande de comparer la valeur dN du roulement (alésage mm × tr/min) avec la valeur dN indiquée par le fabricant du lubrifiant. De nombreuses graisses standard ne sont pas conçues pour les valeurs dN élevées que peuvent atteindre les roulements à section mince.

Techniques de lubrification appropriées et meilleures pratiques

Même le meilleur lubrifiant sera inefficace s'il est mal appliqué. Les paliers minces exigent une grande précision, tant au niveau de la quantité que de la méthode d'application.

Quantité et intervalles de relubrification

Pour les paliers standard, il est généralement conseillé de remplir l'espace libre avec de la graisse à environ 30-50 %. Pour les paliers minces, le remplissage cible est de 20-35 % du volume libre, sans jamais dépasser 40 %. Un remplissage excessif est la principale cause d'emballement thermique dans ces paliers.
L'intervalle de relubrification dépend de la température et de la vitesse de fonctionnement. À titre indicatif, utilisez la formule suivante :
Intervalle de relubrification (heures) = K × (10⁶ / (n × dm))
où K est un facteur (généralement 1,0 pour un environnement propre, 0,5 pour un environnement poussiéreux), n est la vitesse de rotation (tr/min) et dm est le diamètre moyen du palier en mm. Pour les paliers minces, nous recommandons de réduire l'intervalle calculé de 20 % en raison du volume de graisse plus faible.

Méthodes d'application

Pour la lubrification initiale (en usine ou après remise en état) :

• Utilisez une pompe à graisse de précision avec doseur ; un dosage précis est essentiel. Ne vous fiez jamais à votre intuition.
• Appliquez la graisse lentement tout en faisant tourner le roulement pour assurer une répartition uniforme sur les deux faces de la bague.
• Après le remplissage, faites tourner le roulement à faible vitesse pendant 1 à 2 minutes, puis essuyez tout excédent de graisse qui aurait pu s'échapper des joints.

Pour le relubrification en service :

• Purgez la vieille graisse par un orifice de sortie (le cas échéant) ou retirez délicatement le joint.
• Injectez la nouvelle graisse en purgeant l'air – ne jamais pomper contre une cavité fermée.
• Après la lubrification, faites fonctionner l'équipement pendant 5 à 10 minutes afin de stabiliser la température et de permettre à la graisse de se répartir uniformément.

Conseils d'experts de BIBO Bearing pour maximiser la durée de vie

S’appuyant sur des milliers d’applications de paliers à section mince dans divers secteurs industriels, les ingénieurs de BIBO Bearing ont dégagé quatre conseils pratiques qui ont un impact direct sur la réussite de la lubrification :

1. Choisissez une graisse adaptée à la plage de températures de fonctionnement. Si votre équipement est soumis à des cycles de -40 °C à +100 °C (fréquent dans l'aérospatiale), spécifiez une graisse synthétique hydrocarbonée à large plage de températures. Évitez les huiles minérales : elles s'épaississent excessivement à basse température.
2. Utilisez, si possible, un roulement à double étanchéité. Les étanchéités retiennent mieux la graisse que les joints en caoutchouc dans les roulements à section mince, réduisant ainsi le risque de manque de lubrifiant dû aux pertes par purge.
3. Ne mélangez jamais de graisses contenant des épaississants différents. Par exemple, mélanger une graisse au complexe de lithium avec une graisse à la polyurée peut entraîner la liquéfaction du mélange et des fuites. En cas de changement de marque ou de type, nettoyez soigneusement le roulement et son logement.
4. Surveillez efficacement la relubrification. Installez une petite soupape de décharge ou un orifice de contrôle si le logement du roulement est étanche. Cela vous permettra de constater le début de la purge de la graisse neuve, signe que l'ancienne graisse a été chassée.

BIBO Bearing propose une gamme complète de paliers minces prélubrifiés avec des graisses optimisées pour les applications courantes. Pour les applications spécifiques, notre équipe d'ingénieurs vous conseille sur le choix du lubrifiant et la fréquence de relubrification en fonction de votre cycle de service.

Conclusion

Les paliers minces sont des composants de précision qui offrent des performances remarquables lorsqu'ils sont correctement entretenus – et la lubrification en est la clé. En choisissant le type et la qualité de lubrifiant appropriés, en l'appliquant en quantité adéquate et en respectant un programme de relubrification rigoureux, les ingénieurs peuvent doubler, voire plus, la durée de vie des paliers par rapport à des pratiques sous-optimales. N'oubliez pas : pour les paliers minces, il vaut souvent mieux utiliser moins de graisse, mais la qualité ne doit jamais être compromise. Pour des conseils adaptés à votre application, consultez les experts de BIBO Bearing, qui maîtrisent parfaitement les spécificités de ces composants exigeants.
